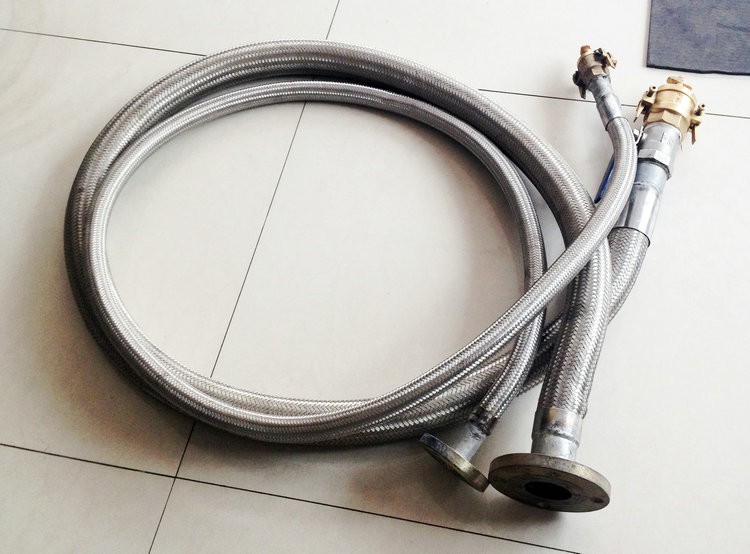

卸車管
 一、產品名稱：卸車管
二、規格型號：al2543 dn50/dn25
三、設計參數： 　
1、工作壓力：　0.4mpa　
設計壓力：　1.6mpa
設計壓力：　2.5mpa 　
2、工作溫度： -18.4℃～+33.1℃
設計溫度：　-40℃～+100℃ 　
3、輸送介質：　液化氣 　
4、接管法蘭標準：hg20594-97 液相：pn2.5 dn50 ;氣相：pn2.5 dn50 　
5、接車形式：快裝接頭
四、產品主要材質： 管道法蘭及管件： 304；　
球閥：304；　
快裝接頭：304
支撐系統： q235-a；
其它：q235-a；
旋轉接頭：外圈30crmo或45鋼，鍛件ⅱ級，內圈304，法蘭304
主密封圈：ptfe+碳纖維+石墨，鋼卡316l
五、裝卸臂的主要結構：
1、立柱：起支撐作用，承受臂展開時的翻轉力矩。
2、內臂：臂運動的基本構成部分、輸送介質。
3、外臂：臂運動的基本構成部分、輸送介質。
4、外伸臂：實現將介質送入罐車內。
5、彈簧缸平衡系統：平衡垂管、外臂重力矩，減輕外臂上、下運動阻力?！?nbsp;
六、產品主要特點：　
1、適用范圍：液氨裝卸臂是用轉動靈活、密封性好、能適應較為惡劣環境等特點的旋轉接頭與管道、管件、法蘭、球閥、快速接頭等部件串聯起來，用于液氨、液化氣、二甲醚等液化氣體裝卸的專用設備。
本產品的型號是AL2543/DN50/DN25，用途類別是其他燃?xì)庠O(shè)備
