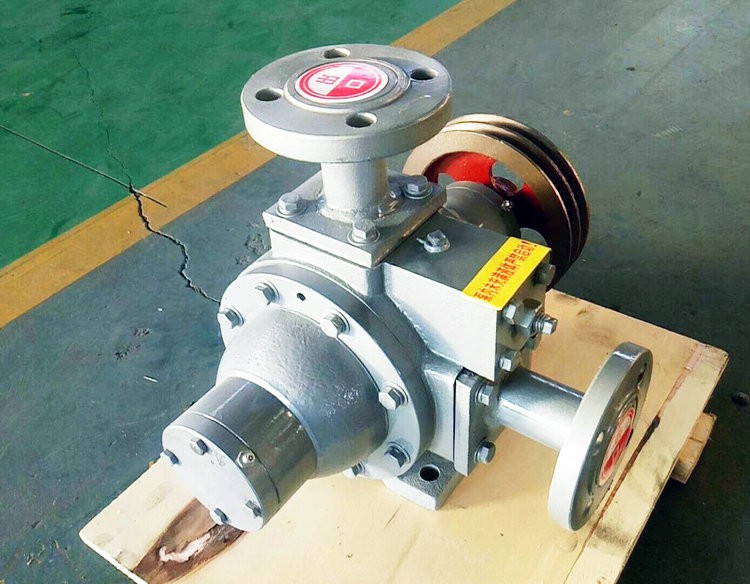

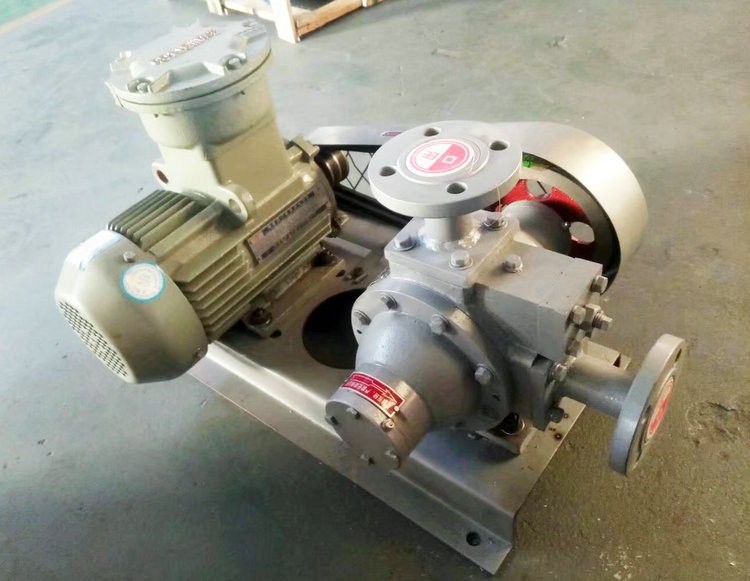

YAB系列液氨泵
一、概述:
YAB型系列液氨泵是本公司在對國外同類產品分析研究基礎上,主要用于輸送液氨、氨水、甲醇、二甲銨、環氧丙烷、粗苯、環氧乙烷、氯甲烷、異丁烯、丁二烯等性質類似的揮發性液體,廣泛應用于燃?xì)?、石油、化工、制藥、冶金等領域,該泵密封圈和滑片均采用國外特殊配方,耐磨蝕性、韌性、強度非常高,泵殼的材料是高密度耐磨蝕的合金鑄鐵,加工后光潔度高,從而保證了氨液的不泄露,泵的特點就是密封性好,壓力高且穩定。
二、型號意義:YAB※-5型
型號意義:YAB—液氨泵 5—升壓范圍(進出口壓差) ※—泵的額定流量
三、工作原理:
本泵型式為容積式葉片泵,工作靠葉片離心滑動,流量與軸的轉速有關,定子內曲面采用復合曲線制成,定子與轉子、擋板、葉片組成十個密封腔體,由于定子曲面是復合曲線,當轉子轉動時.進口腔體容積逐漸加大,并形成負壓產生吸力,從而將氨液吸入。當轉子旋轉一定角度后,容積截而逐漸減小,從而將氨液壓出,在吸油腔與壓油腔之間有一封油塊把油腔與壓油腔隔開。葉片靠離心力和兩擋板結構從而與定子內曲而緊密貼合,使泵在額定狀態下正常工作。
